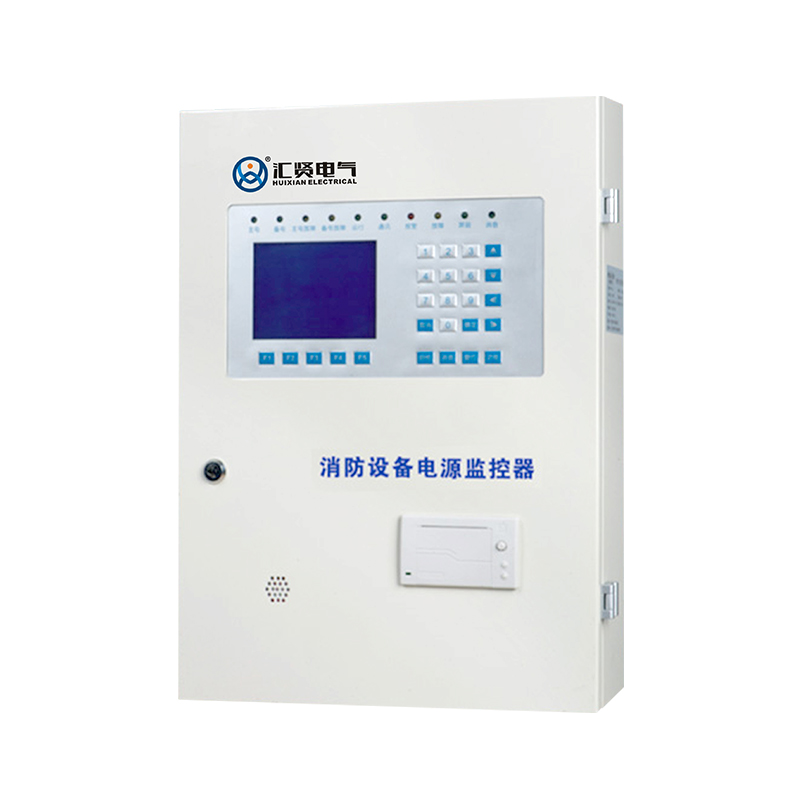

產品概述

消防設備電源監控系統能夠?qū)ο涝O(shè)備的電源進行實時的監控，通過檢測消防設備電源的電壓、電流、開關狀態等有關設備電源信息，從而判斷電源設備是否有斷路、短路、過壓、欠壓、缺相、以及過流（過載）等故障信息并報警、記錄的監控系統。此系統具有可靠性、實時性并具有數字化、智能化、網絡化、自動化和連續監控的特性。實時反映出被監控設備電源的狀況，并集中顯示，從而可以有效避免在火災發生時，消防設備由于電源故障而無法正常工作的危急情況，最大限度的保障消防聯動系統的可靠性。

適用范圍

適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域，符合GB 28184-2011 《消防設備電源監控系統》及GB 25506-2010 《消防控制室通用技術要求》的標準。

系統功能

監控報警
●被監控設備電源回路開關狀態
●被監控設備電源的工作狀態（電壓、電流及報警狀態信息）
●監控器與模塊（電壓/電流信號傳感器）之間的連接線斷路、短路
●監控器主電源欠壓（≤80%主電源電壓）或過壓（≥110%主電源電壓）
●故障響應時間：≤100s
●故障聲信號：可手動消除，當再次有報警信號輸入時，能再次啟動
●故障光信號：紅色LED指示燈常亮
●故障期間，非故障回路的正常工作不受影響

控制輸出
●對個別或全部被監控設備的報警繼電器進行遠程遙控操作
●監控器報警控制輸出：常開無源觸點，容量：AC270V 5A

自檢
●設備自檢：手動檢查
●自檢耗時：≤30s

報警記錄
●記錄10000條相關故障報警信息
●報警類型：故障ID、發生時間、故障描述
●主機故障查詢 、打印
●分機故障查詢、打印

操作分級
●操作員：可進入軟件界面查看實時監測情況、消除報警聲音和查詢報警記錄
●管理員：可操作除針對系統本身的信息維護外的其他操作

監控探測器技術指標

工作電源
●主電源：AC220V 50Hz（允許85%~110%范圍內變化）
●備用電源：主電源低電壓或停電時，維持監控設備工作時間≥8h
● 監控器為連接的模塊（電壓/電流信號傳感器）提供DC24V電源

工作制和傳輸方式
●24小時工作制，CNA總線方式，傳輸距離1km（可通過中繼器延長通訊傳輸距離）。

主要參數及組成部件
●監控容量：≤128點
●顯示方式：點陣液晶
●輸入輸出模塊：內置遠程智能I/O模塊
●聲光報警模塊：內置喇叭，蜂鳴器，LED指示燈
●備用電源：DC24V，20Ah

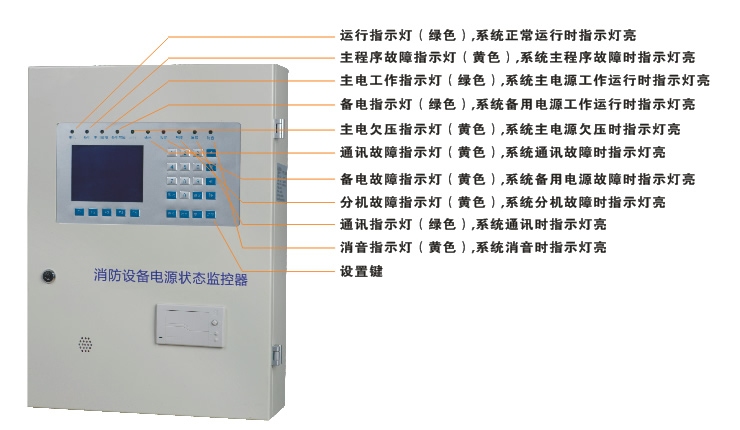

監控設備面板元件布置及功能說明

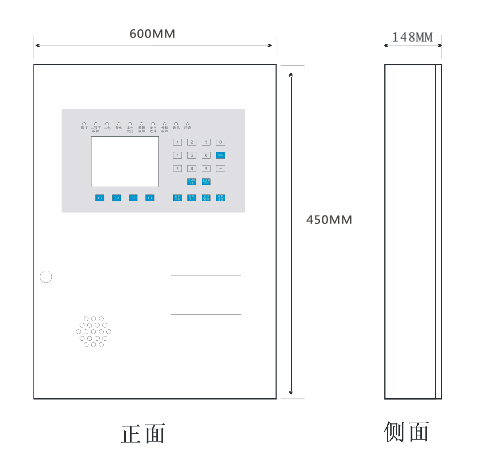

消防設備電源監控主機尺寸圖：

注意事項

1、應該定期（建議每周一次）對系統進行自檢，并確認自檢正常，以保證集中控制器處于正常工作狀態。
2、報警發生時，應先做“消音”處理，顯示屏的內容，判斷故障類型，再對供電電路進行隱患排除，隱患排除以后進行復位操作，使集中控制器恢復正常工作狀態。
3、每次故障處理后，應對發生故障的時間、類型及處理方式等內容進行記錄，以便日后查詢（集中控制器可以自動記錄）。
4、未經本公司同意，任何人員不得拆開監控器或進行維修。
5、消防設備電源監控器應在其主要技術特性下工作, 監控設備屬于精密儀器儀表類，應避免沖擊、碰撞，嚴禁雨水淋濕。
